Uji PDA dan PIT pada Tiang Bor: Bedanya dan Kapan Dipakai

Pertanyaannya sederhana: PIT memeriksa apakah badan tiang utuh, PDA memperkirakan berapa beban yang sanggup dipikul tiang. Satu bicara soal bentuk, satu lagi soal kekuatan. Keduanya tidak saling menggantikan.

PIT — Pile Integrity Test

PIT termasuk uji regangan rendah (low strain). Alatnya ringan: satu sensor ditempel di kepala tiang, lalu kepala tiang dipukul dengan palu kecil. Pukulan itu mengirim gelombang ke bawah, dan gelombang tersebut memantul setiap kali menemui perubahan — ujung tiang, penyempitan penampang, rongga, atau retak.

Dari pola pantulan itu terbaca dua hal: perkiraan panjang tiang, dan ada tidaknya cacat di sepanjang badannya. Karena alatnya ringan dan cepat, PIT bisa dilakukan pada banyak titik dalam sehari.

Yang tidak bisa dijawab PIT: daya dukung. Tiang yang utuh sempurna tetapi ujungnya bertumpu pada lumpur akan tetap terbaca baik-baik saja. PIT juga makin sulit dibaca pada tiang yang sangat panjang dibanding diameternya, dan hasilnya bisa menyesatkan bila kepala tiang belum dibersihkan sampai beton yang padat.

PDA — Pile Driving Analyzer

PDA adalah uji regangan tinggi (high strain). Sepasang sensor — pengukur regangan dan pengukur percepatan — dipasang di sisi kepala tiang, lalu beban dijatuhkan dari ketinggian tertentu ke atas kepala tiang. Gelombang yang terekam dari satu pukulan itu dianalisis untuk memperkirakan daya dukung, sekaligus memeriksa keutuhan tiang.

Hasil mentahnya biasanya diolah lagi dengan analisis lanjutan (umumnya CAPWAP) untuk memisahkan perlawanan gesek di sepanjang badan tiang dari perlawanan di ujungnya. Dari situ terlihat bukan cuma angka totalnya, tetapi juga dari mana daya dukung itu berasal.

Yang perlu disadari: PDA memperkirakan daya dukung dari perilaku dinamis, bukan mengukurnya langsung. Pembanding yang paling mendekati kenyataan tetap uji beban statis, yang memberi beban bertahap ke tiang dan mengukur penurunannya. Uji statis jauh lebih mahal dan lambat, sehingga biasanya hanya dipakai pada satu atau beberapa titik, kadang sebagai kalibrasi untuk hasil PDA.

Perbandingan singkat

Persiapan yang menentukan hasil

Banyak pengujian gagal bukan karena tiangnya bermasalah, tetapi karena persiapannya kurang. Empat hal ini yang paling sering jadi penyebab:

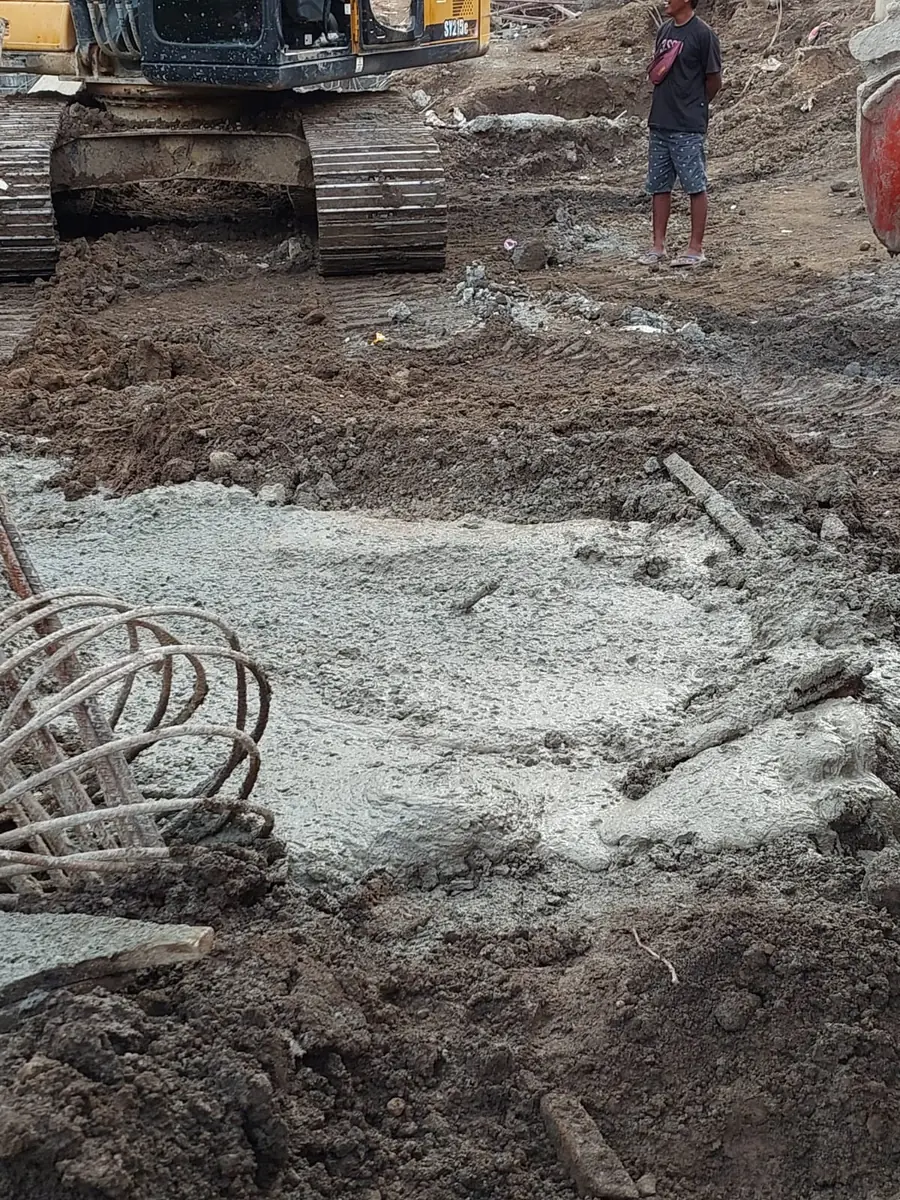

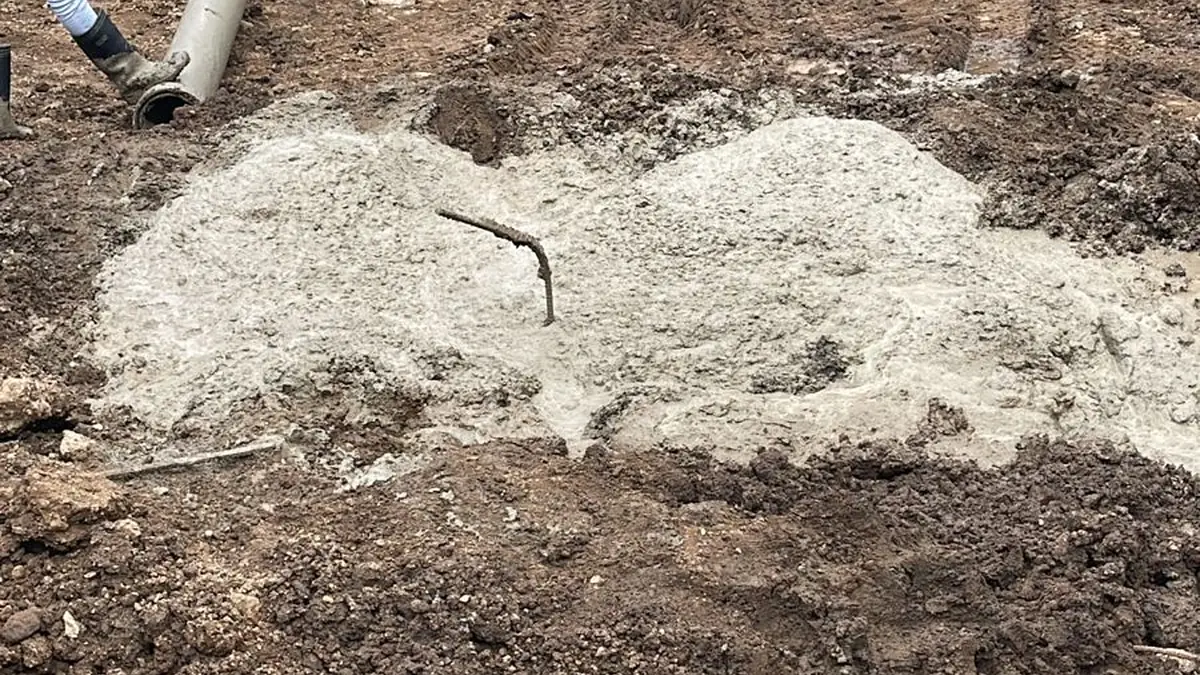

• Kepala tiang harus bersih sampai beton padat. Lapisan atas tiang selalu tercampur lumpur dan beton encer. Bagian itu dipotong dulu; menguji di atas beton keropos pasti menghasilkan bacaan yang jelek.
• Permukaan rata dan kering. Sensor harus menempel penuh. Permukaan miring atau berlumpur membuat sinyalnya kacau.
• Umur beton cukup. Pengujian dilakukan setelah beton mencapai kekuatan yang disyaratkan — biasanya beberapa hari sampai dua minggu, tergantung spesifikasi proyek.
• Akses alat. PDA membutuhkan crane dan ruang untuk menjatuhkan beban. Titik yang sudah terkurung galian atau struktur lain sulit diuji, jadi titik ujinya sebaiknya dipilih sebelum pekerjaan lanjutan menutup akses.

Berapa titik yang perlu diuji?

Jumlahnya ditentukan konsultan perencana atau spesifikasi proyek, bukan oleh pelaksana. Polanya umumnya sama: PIT dikenakan pada sebagian besar atau seluruh titik karena murah dan cepat, sedangkan PDA hanya pada sebagian kecil titik terpilih — biasanya yang dianggap paling kritis atau yang datanya mencurigakan.

Satu hal yang sering terlewat saat membandingkan penawaran: siapa yang menanggung biaya pengujian. Sebagian penawaran memasukkannya, sebagian menyerahkannya ke pemilik proyek. Selisihnya bisa besar, dan kalau tidak disebut, baru ketahuan saat pekerjaan berjalan.

Kalau hasilnya tidak baik

Hasil PIT yang menunjukkan indikasi cacat bukan berarti tiang langsung dibongkar. Urutan yang wajar biasanya begini:

• Uji ulang setelah kepala tiang dirapikan, untuk memastikan bacaannya bukan akibat permukaan yang buruk.
• Bandingkan dengan piling record tiang tersebut — volume beton, catatan pengecoran, dan jeda waktu saat itu biasanya menjelaskan banyak hal.
• Bila indikasinya kuat, dilakukan pemeriksaan lanjutan seperti coring pada badan tiang.
• Bila terbukti cacat, perencana menentukan perbaikannya: perbaikan setempat, penambahan tiang di sekitarnya, atau penyesuaian pile cap.

Di sinilah catatan per tiang membuktikan nilainya. Tanpa piling record, satu hasil uji yang meragukan berubah menjadi tebak-tebakan; dengan catatan itu, penyebabnya bisa ditelusuri ke hari, jam, dan volume cor tiang yang bersangkutan. Urutan pengerjaan dan isi catatannya kami uraikan di artikel metode kerja bored pile.
