Bored Pile Adalah: Metode Kerja Tiang Bor Tahap demi Tahap

Bored pile adalah tiang pondasi beton bertulang yang dibuat langsung di lokasi: tanah dibor sampai kedalaman rencana, keranjang tulangan dimasukkan, lalu lubangnya dicor. Bedanya dengan tiang pancang, yang dibuat di pabrik lalu dipukul masuk ke tanah, bored pile terbentuk di dalam tanah itu sendiri. Karena itu pengerjaannya hampir tanpa getaran — alasan utama metode ini dipilih di tengah permukiman atau di sebelah bangunan yang sudah berdiri.

Ukurannya di proyek kami umumnya Ø 400 sampai Ø 1.200 mm, dengan kedalaman menyesuaikan letak lapisan tanah keras. Berikut urutan pengerjaannya.

Tahap 1 — Persiapan lahan dan penentuan titik

Sebelum alat masuk, lahan harus bisa menahan beban rig dan crane. Di tanah lunak atau bekas sawah, area kerja diurug dan dipadatkan lebih dulu, biasanya dengan lapisan batu pecah, supaya alat tidak amblas dan tidak miring saat mengebor. Miring sedikit pada rig berarti tiang ikut miring.

Titik-titik tiang kemudian ditandai surveyor dari gambar struktur, lengkap dengan titik bantu di luar area kerja. Titik bantu ini yang dipakai mengembalikan posisi setelah tanah galian menutupi patok aslinya.

Tahap 2 — Pengeboran

Pengeboran memakai mata bor yang disesuaikan dengan tanahnya: auger untuk tanah kohesif, bucket untuk tanah berpasir atau berbongkah. Dua kondisi menentukan caranya.

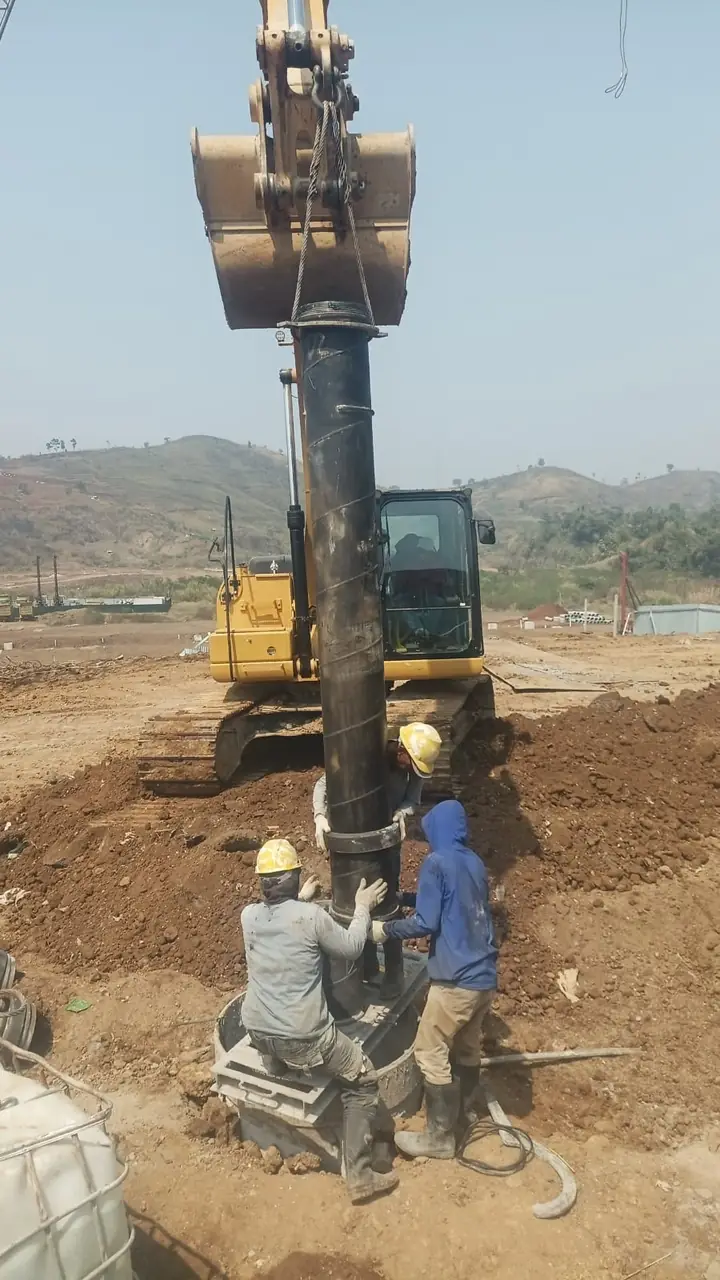

• Lubang kering. Bila tanahnya kohesif dan muka air tanah jauh di bawah dasar lubang, pengeboran berjalan tanpa cairan. Bagian atas lubang tetap dipasangi casing sementara untuk menahan lapisan permukaan yang mudah runtuh.
• Lubang basah. Bila lubang berada di bawah muka air tanah atau melewati lapisan pasir, lubang diisi cairan pengeboran — bentonit atau polimer — yang permukaannya dijaga lebih tinggi daripada muka air tanah. Tekanan cairan itulah yang menahan dinding lubang. Penjelasan lebih lengkap ada di artikel dewatering.

Selama mengebor, tanah yang keluar diperiksa dan dicocokkan dengan log bor. Bila lapisan keras ternyata muncul lebih dangkal atau lebih dalam daripada perkiraan, kedalaman tiang dikoreksi saat itu juga — bukan setelah semua titik selesai.

Tahap 3 — Pembersihan dasar lubang

Ini tahap yang paling sering diremehkan. Endapan lumpur dan potongan tanah yang tertinggal di dasar lubang membuat ujung tiang bertumpu pada lumpur, bukan pada tanah keras. Akibatnya penurunan tiang jauh lebih besar daripada perhitungan, padahal betonnya sendiri sempurna.

Karena itu dasar lubang dibersihkan sampai bersih, dan kedalaman akhir diukur ulang dengan meteran sebelum tulangan turun. Angka inilah yang dicatat, bukan kedalaman rencana.

Tahap 4 — Keranjang tulangan

Keranjang tulangan dirakit di lokasi sesuai gambar: tulangan utama, tulangan spiral, dan cincin penjaga jarak (spacer) agar keranjang berada di tengah lubang. Tanpa spacer, keranjang menempel ke salah satu sisi dan selimut beton di sisi itu habis — titik awal karat di kemudian hari.

Untuk tiang dalam, keranjang disambung dalam dua atau tiga potong saat diturunkan. Panjang keranjang tidak selalu sepanjang tiang; gambar strukturlah yang menentukan sampai kedalaman berapa tulangan dipasang.

Tahap 5 — Pengecoran dengan pipa tremie

Beton tidak boleh dijatuhkan begitu saja dari atas: ia akan terpisah antara kerikil dan pastanya, dan bila lubang berisi air, campurannya tercuci. Karena itu pengecoran memakai pipa tremie yang diturunkan sampai dasar lubang. Beton didorong dari bawah ke atas, mengangkat air atau cairan pengeboran keluar dari lubang.

Syarat utamanya satu: ujung pipa harus selalu terbenam di dalam beton segar selama pengecoran. Bila ujungnya sampai terangkat melewati permukaan beton, air dan lumpur masuk ke dalam campuran dan tiang berisiko keropos. Beton juga dijaga tetap encer — slump tinggi — supaya mengalir mengisi seluruh ruang tanpa perlu digetarkan.

Volume beton yang masuk dicatat dan dibandingkan dengan volume teoretis lubang. Selisih wajar selalu ada karena dinding lubang tidak pernah persis silinder, tetapi selisih yang terlalu besar atau justru kurang adalah tanda pertama ada yang tidak beres di bawah.

Tahap 6 — Cabut casing dan potong kepala tiang

Casing sementara dicabut ketika beton masih segar, sedikit demi sedikit, sambil menjaga tinggi permukaan beton tetap di atas ujung bawah casing. Mencabut terlambat membuat casing terjepit; mencabut terlalu cepat membuat tanah di sekeliling runtuh ke dalam beton.

Bagian paling atas tiang selalu tercampur lumpur dan beton encer, jadi pengecoran sengaja dilebihkan di atas elevasi rencana. Setelah beton mengeras, kelebihan itu dipotong (pile cutting) sampai beton yang bersih, dan tulangannya disisakan untuk penyaluran ke pile cap.

Yang dicatat di piling record

Setiap tiang punya satu lembar catatan. Isinya menjadi bukti bahwa tiang dikerjakan sesuai rencana — dan menjadi alat pelacak bila di kemudian hari ada yang perlu diperiksa.

Pengujian: PIT dan PDA

Karena tiang tidak bisa dilihat setelah jadi, mutunya dibuktikan lewat pengujian. Dua yang paling umum:

• PIT (Pile Integrity Test) — uji cepat dengan pukulan palu kecil di kepala tiang. Gelombang yang memantul menunjukkan apakah ada penyempitan, rongga, atau retak di sepanjang badan tiang. Murah dan tidak merusak, sehingga bisa dipakai pada banyak titik.
• PDA (Pile Driving Analyzer) — uji dinamis dengan sensor pada kepala tiang saat diberi beban jatuh, untuk memperkirakan daya dukung tiang. Dilakukan pada sebagian titik terpilih.

Jumlah titik yang diuji ditentukan konsultan atau spesifikasi proyek, bukan oleh pelaksana. Yang perlu disepakati sejak awal adalah siapa yang menanggung biayanya, karena ini sering jadi selisih antarpenawaran.

Lima kesalahan yang membuat tiang keropos

• Dasar lubang tidak bersih. Tiang bertumpu pada endapan, bukan tanah keras.
• Ujung tremie terangkat dari beton. Air dan lumpur masuk, terbentuk rongga di badan tiang.
• Jeda pengecoran terlalu lama. Beton di bawah mulai mengeras sebelum lapisan berikutnya datang, sambungannya menjadi titik lemah.
• Beton terlalu kental. Tidak mengalir mengisi seluruh penampang, apalagi di sela-sela tulangan rapat.
• Casing dicabut terlambat. Casing terjepit, dan tanah di sekelilingnya ikut runtuh saat dipaksa naik.

Kelimanya tidak terlihat dari permukaan setelah tiang selesai. Itulah sebabnya piling record dan pengujian bukan formalitas administrasi: keduanya satu-satunya cara memastikan yang tertanam di bawah sesuai dengan yang direncanakan.

Kapan bored pile bukan pilihan terbaik

Bored pile unggul di lokasi padat, pada beban besar, dan bila lapisan keras berada jauh di bawah. Namun pada lahan luas tanpa bangunan tetangga, dengan jumlah titik sangat banyak dan kedalaman seragam, tiang pancang sering lebih cepat dan lebih murah. Perbandingannya kami bahas terpisah di artikel bored pile vs tiang pancang, dan faktor biayanya di 9 faktor penentu harga bored pile.
